Flächenelastische Konstruktionen von WAGNER SPORTBODENBAU


Flächenelastische Doppelträger-Schwingböden für den universellen Einsatz in Sporthallen und Mehrzweck-Hallen. Spezialkonstruktionen wenn geringe Aufbauhöhen gefordert sind. Alle WAGNER SPORTBÖDEN unterliegen einer ständigen Qualitätsüberwachung durch neutrale Prüfinstitute -
/ nach DIN/ISO/EN 18032.


Die MONTAGE der SPORTBÖDEN sowie die das Auftragen der SPIELFELDMARKIERUNGEN wird von unserem eigenen Fach- personal durchgeführt und einschließlich der ordnungsgemäßen Übergabe an den Bauherrn als als fertige Leistung abgeschlossen.

Einsetzbar für fast ALLE SPORTARTEN - ebenso geeignet für internationale Turnierhallen wie für Schul-Sporthallen.

Hält HÖCHSTEN BELASTUNGEN stand - auch für ROLLTRIBÜHNEN geeignet.

Geeignet für die Belegung mit LINOLEUM- oder Kunststoffbelägen - ebenso wie für die Belegung mit Massivparkett oder Mehrschicht Sport-Parkett.

Stabil und haltbar auch im langjährigen harten SPORTBETRIEB - geeignet für MEHRZWECK-HALLEN und auf FUSSBODEN- HEIZUNGEN.

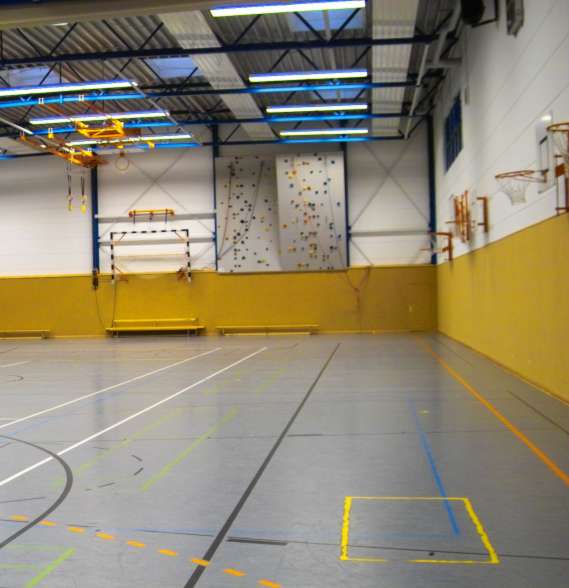

Doppelträger-Schwingboden von Wagner - Peter-Breuer-Gymnasium Zwickau / Sa.

Doppelträger-Schwingboden von WAGNER SPORTBODENBAU Peter-Breuer-Gymnasium Zwickau / Sa. >>







Der flächenelastische Doppelträger-Schwingboden ist die moderne Weiterentwicklung des klassischen Schwingbodens, dessen Unterbau aus dem sogenannten "Doppelten Kreuz" besteht; auf dem der Oberbau mit Blindboden, Lastausgleichs- Lage und Belag montiert wurde. Bei modernen Konstruktionen wurde das "Doppelte Kreuz" durch einen Unterbau mit Doppel- Schwingträgern ersetzt.

Das Konstruktionsprinzip des flächenelastischen Schwingbodens aus Doppel-Schwingträgern sollte man in dem Falle wählen, wenn die bauseits vorgegebenen Anschlussmasse dies zulassen, denn es ist in punkto Stabilität, Lebensdauer, Gebrauchseigen- schaften, Vielseitigkeit und Wirtschaftlichkeit unübertroffen. Die Mindest-Bauhöhe für Schwingböden beträgt ca. 9cm.

Die Doppelschwingträger werden nur aus hervorragendem Material gefertig. Wenn man sowohl technische als auch wirtschaftliche Aspekte gleichermassen berücksichtigt, sind dazu vor allem folgende Materialien geeignet: "Nordische Kiefer", "Nordische Fichte" oder Sperrholz / Schichtholz.

Für Schulsport- oder Turnierhallen können auch Konstruktionen mit niedriger Aufbauhöhe verwendet werden, wenn durch Türanschlüsse und Übergänge die Aufbauhöhe des Bodens begrenzt ist. Die Mindest-Aufbauhöhe beträgt ca. 5cm.

Beim Einbau von Fussbodenheizungen wird der Boden höher gesetzt. Isolation und Heizschläuche liegen dann zwischen den Schwingträgern auf der Schweißbahn und unter dem Blindboden. Wenn Sie diesbezüglich Fragen zu Aufbauhöhen und Anschlussmaassen für Übergänge haben, wenden Sie Sie sich bitte an uns oder eine im Sporthallenbau versierte Heizungsbau-Firma.


Flächenelastischer Sperrholz-Schichtboden
Typ ES20 MXB
Vollständig hinterlüftete Spezialkonstruktion für besonders geringe Aufbauhöhen (ab 37mm).
Prüfzeugnis Nr. 103205/37016

Flächenelastischer Schwingboden
Typ DT 70 / 100 - MXB
Doppel-Schwingträger, Blindboden und Lastverteiler aus Sperrholz
Abstand Mitte-Mitte 500mm
Prüfzeugnis Nr. 111305/37018

Flächenelastischer Schwingboden
Typ DT 70 / 100 - MX
Doppel-Schwingträger und Blindboden aus nordischer Kiefer - Lastverteiler aus Sperrholz
Abst.Mitte-Mitte 500mm
Prüfzeugnis Nr. 104503/37007

Flächenelastischer Schwingboden
Typ DT 70 / 100 - V
Doppel-Schwingträger und Blindboden aus nordischer Kiefer - Lastverteiler aus Spanplatte Abst.Mitte-Mitte 500mm
Prüfzeugnis Nr. 104503/37006

Flächenelastischer Einfach-Schwingboden
Typ DS 100 - V
Einfach-Schwingträger und Blindboden aus nordischer Kiefer - Lastverteiler aus Spanplatte
Abst.Mitte-Mitte 450mm
Prüfzeugnis Nr. 104503/37010
